1200KW Baudouin CNGのガスの発電機CHPの天燃ガスの発電機

製品の説明

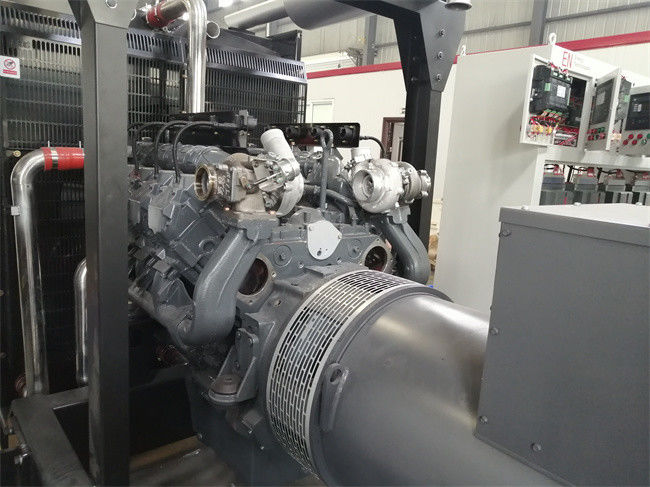

1200 kW Baudouinの自然なガスエンジン（CHP） CNG CHPのガスの発電機

1.1プロジェクトの基本条件

1.1.1出力電圧:400kV

頻度:50Hz

力率:0.9以上に。

1.1.2操作モード:隔離され、合わせられる。発電機は24V力の黒い開始によって、外の電源要求される始まらない。

1.1.3. 他の条件:発電機は横の冷却装置および電気ファンが付いているおおいにある。ガスの漏出警告装置は必要である。

1.2ガスの構成及び熱価値

毎日の天燃ガスの供給は1日あたりの60000立方メートルである。但し、ガス圧力は明確ではない。発電機セットは続くこととして20-50kPa.G天燃ガスの構成のまわりで天燃ガス圧力を必要とする:

表1-1の天燃ガスの構成

ガス タイプ	モル・パーセント	注目
CH4	84.94%
C2H6	4.85%
C3H8	1.81%
C4H10	0.72%
C5H12plus	2.81%
N2	4.38%
Ar	0.05%
彼	0.03%
H2	0.6%
二酸化炭素	0.08%

天燃ガス熱価値は40.6MJ/Nm ³のまわりにある。ガスの発電機はガスの構成の変形に従って、できたり、発電機の信頼でき、有効な操作自体を保障するために自動的に点火の天燃ガスの集中そしてタイミングを調節する。

2. ガスの発電機

Weichai 16M33D1280NGのガスエンジンおよびmeccのalte ECO46の交流発電機は選ばれる。1つのおおいでは、1 1.2MWガス発電機は、1の横の冷却装置および1の制御システム統合される。おおいは砂およびcatkinの証拠である。温度帯の制御設計は温度較差-30℃への50℃で発電機を普通作動する可能にする。

総発電所容量は12MWであり、すべての発電機は結合される。発電機のうちのどれかが他のどの発電機の緊急な転位も可能にするバックアップ セットである場合もある。隔離集団スイッチは必要な場合ガスの発電機を隔離する発電機のそれぞれのために取付けられている。

発電機モデル:EW-1200NGB-1/4A.

1.2MWガスの発電機の設計

3.1おおい

30フィートの長いおおいは1.2MW発電機のために専ら設計されている。表面は輝き、摩耗抵抗であるポリウレタンによって塗られる。おおいでは、制御キャビネット、発電機の小屋、空気入口/出口のろ過システムがある。おおいの上で、横の冷却装置がある。ガス供給は1つの端に置かれ、送電線は別の端から接続される。このレイアウトは容易で、便利な場所のガス管およびケーブルの整理をする。

3.2ガスエンジン

Baudouin 16M33D1289NGのガスエンジンは選ばれる。ガスエンジンは燃料の制御システムで深くある特定の働く条件のための電気効率、信頼性および燃料の適応性を改善するために発達する。また開発動的敏感さ、燃料節約、信頼性および安全のための考察を与えるため。

証明されたガスエンジンは最も最近のWoodwardの制御システム、Hoerbigerの理性的な点火装置、ABBの高く有効なターボチャージャー、単一シリンダー内部依存したcompactive点火、電気速度の調整システム、燃料のclose-loop制御システムを含んでいる輸入されたガスのclose-loop lean-burn制御システムによって制御される、環境のself-adaptationシステムおよび自己および保護システムは診断する。これらのシステムはすべてガスエンジンの正確な、信頼できる制御を保障し、経済的な、動的および環境パフォーマンスを保障する。システムはまた私達の会社によって高い信頼性および効率を達成するために最大限に活用される。

3.3冷却装置

ハイ・ロー温度の横の冷却装置、高い有効な、低い電力の電気ファン、インタークーラーおよびジャケットの水冷容量終わり周期制御は別の周囲温度で使用される発電機を可能にするために装備されている。

テーブル3-1:1.2MWの冷却装置変数

	ジャケットのラジエーター	インタークーラーのラジエーター
設計されていた周囲温度	50℃	45℃
設計されていた冷却力	960kW	130kW
1200kW冷却の重複	115%	122%
1100kWCooling重複	128%	139%
1000kWCooling重複	143%	155%
ラジエーター区域	≥670㎡	≥505㎡
材料	銅の管/銅のひれ	銅の管/銅のひれ
応用周囲温度	-30℃~50℃	-30℃~45℃

3.4交流発電機

Mecc Alte ECO46のブラシレス同期交流発電機はとの移動部品を増強するために影響および干渉に荷を積み、長期信頼でき、安定した操作を保障するために交流発電機の抵抗を改善するように選ばれる。

3.5発電機セットの制御システム

発電機の制御システムはDEIF自動開始を実現する理性的な発電機の制御システムが、スピードをあげるであり、平行の、負荷割振り、ブレーキ分離、冷却および停止つける。リモート・コントロールおよびモニタリング システムはまた利用できる。

3.6ガスの発電機の技術的な変数

1.2MW/400Vガスの発電機のための表3-2の技術的な変数

S.N	項目	変数
1	発電機セット	おおいが付いている1.2MWガスの発電機
1.1	発電機モデル	EW-1200NGB-1/4A
1.2	評価される力	1200kW
1.3	評価される流れ	2165A
1.4	評価される電圧	230/400V
1.5	評価される頻度	50Hz
1.6	起動モード	DC24Vの電気開始
1.7	速度の規則	電気規則
1.8	燃料制御	Lean-burn、Close-loop制御
1.9	点火	電気制御単一シリンダー内部依存した高エネルギーの点火
1.10	発電機セット制御	1ボタン開始/停止
1.11	潤滑油の消費	≤0.2g/kWh
1.12	電気効率	≥40.1% （80%~100%の負荷）
1.13	次元	9000×3000×2900mm （取付け4500mmの後の高さ）
1.14	純重量	14900kg
2	エンジン
2.1	ブランド	Weichai/Baudouin
2.2	モデル	16M33D1280NG
2.3	変位	52.3L
2.4	空気取り入れ口	Turbochargeの強制インタークーラー、4弁の構造
2.5	評価されるrpm	1500r/min
2.6	冷却	Water-airインタークーラー、強制水冷
2.7	潤滑	強制しぶきの潤滑
2.8	エンジンの熱効率	42%
3	交流発電機
3.1	ブランド	Meccのalte
3.2	モデル	ECO46 1S4A
3.3	力率	0.8 （遅れ）
3.4	効率の発生	95.3%
3.5	交流発電機容量	1500kVA
3.6	段階	3-phase 4ワイヤー
3.7	絶縁材の等級	H
3.8	保護等級	IP23
4	発電機セットの制御システム
4.1	ブランド	Deif
4.2	モデル	AGC200
4.3	機能	1ボタンの開始/停止、データ表示、録音、保護および監視等。
4.4	Displayer	Rpm/潤滑油圧力/水温動く時間の現在の電圧頻度アクティブな電源の反応力の負荷分散等
4.5	保護機能	速度、過電流、AC/DCの電圧の高水温度、低い潤滑油圧力のための警急および自動制御、低速/最高、短絡等
5	おおい	肯定的な圧力換気を用いるちり止めのおおい
1. ISO8528/1、ISO3046/1およびBS5514/1標準に合致するデータは35.88MJ/Nm3天燃ガスかそれ以上で熱価値に基づいている。 2. 技術的なデータは基準状態の下で得た:大気圧:100kPaの周囲温度:25°Cの相対湿度:30%。 3. 基準状態の下でデータはDIN標準的なISO 3046/1evaluationに合致する。評価される天燃ガスの消費の許容は±5%の内にある。 4. 力率は0.8以上にである。 5. 発煙によって窒素化合物は≤500ppmが争う;

• ガスの発電機機能
• 起動モデル

ガスの発電機は24V DC電池によって始まる。他のディーゼル発電機または格子電源は必要としなかった。

• 緊急時停止

手動緊急時停止および自動失敗の非常停止、過電流等が天燃ガスの漏出の場合ある。

• ガスの発電機制御

1ボタン制御、air-fuel比率の自動調節、力率の自動制御、自動負荷増加および減少は発電機で実現することができる。

発電機の制御システム:制御キャビネットは1つのdisplayerを備えている。キャビネットでは、コントローラー、リレー、ヒューズ、発電機の働くプロセスを監視し、制御するためにボタン、表示器および緊急時停止ボタンを調節するメートルがある。

• 失敗の場合には発電機の保護

制御システムにOver Loadのための保護機能そして健全で/軽いalarmingsが、速度等上の流れ、短絡、逆力、underfrequency、overfrequency、不足電圧、過電圧上の、ある。

冷水の高温のようなわずかな失敗のために、潤滑油の低圧は、Over Load、失敗の開始、そこに軽く、健全な警急および自動または手動停止は許可される。

エンジン、低い潤滑油圧力の高温のような厳しい失敗のために、速度等上の、それは自動的に停止し、驚かして送り出される。

• 発電機操作のための条件
  • 天燃ガスの条件
    • 評価される力の天燃ガスで入口のフランジの圧力は20kPa≥P≥50kPaの内にある。
    • 評価される力の天燃ガスの入口管でIDはDN80またはそれ以上にである。
    • 正常運営のガス熱で価値は他の状況をすべて考慮する40.6MJ/Nm ³である天燃ガスの供給率は2500Nm ³ /hまたはそれ以上にである（10MW負荷で計算されて）。

表5-1:天燃ガスのための必須の構成

ガス タイプ	項目	条件
天燃ガス	価値MJ/Nm ³を熱しなさい	≥34
	容積% CH4内容	≥82
	全面的な硫黄mg/Nmの³	≤200
	H2Sの内容mg/Nmの³	≤15
	不純物の粒度のμm	<5
	不純物g/mの³の内容	≤0.03

注:天燃ガスが要求に応じてなければエンジンへ効果がある。

• 冷却剤

各エンジンは冷却剤の560Lで満ちる。冷却剤は抵抗力がある錆、スケール凍結で、グリコールを含んでいる。続くテーブルとして厳密な条件。

表5-2の冷却剤の条件

周囲温度	冷却剤のパーセント
	グリコールの容積のパーセント	水容積のパーセント
≥5°	0	100
-10°C~5°C	33	67
-26°C~-10°C	50	50
-35°C~-26°C	56	44

5.3潤滑油

各エンジンは潤滑油の190リットルではじめて満ち、それぞれは容積を取り替えるために170リットルである。ガス（CNG/LNG）エンジンの排他的な潤滑油は加えられる。

潤滑油モデル対続くテーブルとして周囲温度

表5-3:潤滑油コードおよび対応する温度

潤滑油コード	周囲温度の範囲
15With40	-20℃~40℃
10With40	-25℃~40℃
5With40	-30℃~40℃
0With40	-35℃~40℃

5.4周囲温度及び湿気

発電機セットは周囲温度-30℃~50℃のためである;周囲温度が40℃の上にあれば、発電機の評価される力は減る。周囲温度の増加は各5℃、発電機セットの評価される力5%を減らす。

最高の許可された湿気は95%である。湿気は30%の上にあるとき、発電機に対する効果をもたらす。

5.5高度

発電機セットは高度をある3000m以下割り当てなかった;高度が1000mの上にあれば、評価される力は各々の500のmの高度の増加のための3%減る。

• 品質保証

保証期間は最初に来るものはどれでも、EXWの日付または3000営業時間からの12か月ある。製造業者はガスの発電機の利用者マニュアルおよび列車のバイヤーのエンジニアを提供する。misoperationか不適当な操作によって与えられたどの損害でもバイヤーの責任である。
